pas de graphique sur compteur Pulse

Envoyez nous le répertoire GRAPH/PLS du WES,

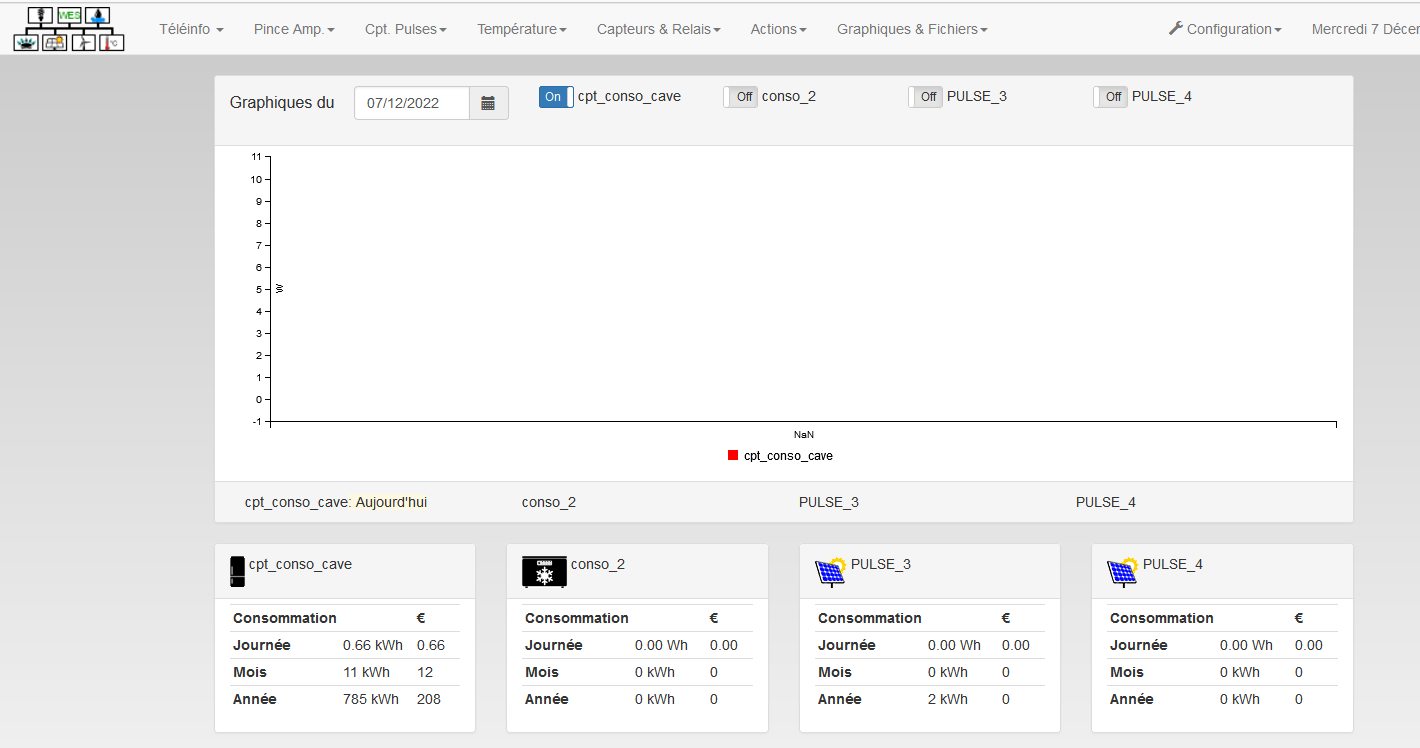

sous le graphique on voit NAN (pas un numérique !) avez vous changé les index du compteur ?

Bonjour,

J’ai chargé votre Dossier PLS Dat dans un PC de Test et je visualise correctement les graphiques de votre Compteur cpt_conso_cave.
Voir les captures écran joints.

Votre fichier perso.cgx n’est pas en cause à votre problème d’affichage des Graphiques Pulses. C’est le Serveur WES qui crée et rempli les fichiers Historiques DAT qui sont utilisés pour afficher tous les Graphiques depuis les fichiers HTM.

Par contre il me semble que c’est le fichier PLSGRAPH.HTM de votre WES qui ait un problème !?.

Avez vous ajouté dans ce fichiers des modifications Soft Spécifiques ? Ou bien avez vous fait une MAJ récente de ce WES et vous n’auriez pas supprimé au préalable tous les anciens fichiers de ce WES avant de copier les nouveaux fichiers de la Release ?  Il me semble que vous avez déjà eu ce genre de problème ?

Je vous conseille de récupérer le fichier PLSGRAPH.HTM valide issue de la Release 0.85 Beta 03, de supprimer celui de votre WES avant de recopier celui récupéré de la release.

Si vos Graphiques sont de nouveau visible, cela veut dire qu’il y a un Pb avec vos fichiers HTM et que votre MAJ à été mal faites; Si de votre côté vous n’avez pas effectué des modifications Soft dans ce fichier !?.

Cdt

RE : Je corrige, c’est dans mon WES de test que j’ai effectué les tests de vos Graphiques et non dans un PC !!! Cherchez pas ! c’est l’Age !!

Bonjour,

A quand remonte la MAJ de ce WES, Est ce le WES sur lequel nous avions travaillé ensemble par téléphone ?

Concernant le PB avec le fichier PLSGRAPH.HTM et les défauts que vous semblez constater, cela ne vient pas du Serveur mais soit la MAJ que vous aviez faites à été mal faite ou effectivement la SD commence à poser PB.

Si cela est possible, il serait bon de repartir sur une MAJ complète mais en veillant à supprimer au préalable tous les Dossiers et Fichiers existant à l’exception du  dossier CFG et GRAPH que vous conservez. Si vous faites une copie par FTP via FileZilla, vérifier en fin de transfert des fichiers le compte rendu visible au bas de l’application. Vérifiez s’il vous signale des erreurs en transfert de fichier. Si c’est le cas, alors possible que la carte SD pose PB.

Il faudra bien sur  forcer un Reset du WES et vider le cache du navigateur. Si le WES est distant, vous pouvez forcer un Reset du WES depuis l’inteface WEB ou en lançant la requête suivante : http://login:password@IP du WES/?reset=yes

Cdt

Christian

Re : J’ai souvenir que c’est : c pIU1%d%03d que vous aviez inscrit dans votre fichier perso.cgx

Bonjour,

La carte mémoire est une microSD. Normalement le WES accepte une capacité de 32go mais une 16go voir 8go est bien suffisant. Nicolas vend ces WES avec des 4go ou 8go. Le choix de la capacité dépend de la taille de l’historique des fichiers DAT du dossier GRAPH que vous souhaitez conserver. C’est le seul Dossier qui grossis.

Il faut choisir une carte mémoire de bonne qualité en Classs 10. Les meilleures Cartes sont de la marque SANDISK 16go classe 10. Neuve elle sont normalement formaté et le format est du FAT32.

Si vous avez constaté des erreurs en transfert FTP, alors que vous aviez bien supprimé tous les dossiers et fichiers d’origines à l’exception de CFG et GRAPH, alors il y une forte chance que votre Carte mémoire a quelques PB. Possible qu’un formatage en FAT32 la remette sur Pied, mais comme c’est un WES distant, la changer par une carte neuve serait peut être plus judicieux pour plus de tranquillité.

Vous pouvez retirer la carte mémoire sous tension si vous faites bien attention à ne pas faire des mouvements de va et vient en la sortant. Moi j’utilise une petite pointe (petit tournevis embout plat)  pour accrocher le petit ergot au sommet de la carte mémoire et je la sort bien droite vers le haut. De même pour la remettre, la présenter bien en face et la faire glisser dans son logement sans mouvement de va et vient. Faire un ou deux Reset du WES avec le bouton rouge de la carte PCB. Videz bien le cache du navigateur.

Je ne pense pas que votre WES ait quelques PB. Il semble répondre à vos requêtes Reset. Par contre y a t’il une Système, un autre Serveur annexe qui puisse surcharger ce WES par des rafales de requêtes à répétition rapide du genre toutes les 400ms à 500ms ? Puisque vous allez vous déplacer, vérifier l’alimentation si vous avez au moins du 12Volt aux borne du WES. Possible qu’un coup d’orage ait mis la panique de ce côté là ?

Concernant les fichiers perso.cgx je ne sais pas comment vous aviez rempli le fichier que vous aviez crée mais j’ai souvenir que vous n’aviez mis que la Cde :  c pIU1%d%03d.

Normalement un fichier CGX se termine par un ( . )point en dernière ligne. l’avez vous mis dans votre fichier ? vous pouvez nommer le fichier comme vous le voulez mais l’extension doit être .cgx

Cdt

Le fichier CGX qui est utilisé pour remplir la Page:  Cpt. Pulses > Valeur Compteur,  est le fichier /WEBPROG/CGX/PLSVAL.CGX

Si vous lancez une requête sur ce fichier : http://login:password@IP WES/WEBPROG/CGX/PLSVAL.CGX vous allez recevoir les infos Pulses en retour de la requête.

Sa structure est ceci :

t <form>
# time
c h j <html><id>SRV_date</id><value><![CDATA[%s %d %s %d]]></value></html>
c h h <html><id>SRV_time</id><value>%02d:%02d</value></html>
# PLS VAL
c pd1 <text><id>debit1</id><value>%.02f</value></text>
c pd2 <text><id>debit2</id><value>%.02f</value></text>
c pd3 <text><id>debit3</id><value>%.02f</value></text>
c pd4 <text><id>debit4</id><value>%.02f</value></text>
c pIU1<text><id>PLSa1</id><value>%d.%03d</value></text>
c pIU2<text><id>PLSa2</id><value>%d.%03d</value></text>
c pIU3<text><id>PLSa3</id><value>%d.%03d</value></text>
c pIU4<text><id>PLSa4</id><value>%d.%03d</value></text>
c pIU5<text><id>PLSa5</id><value>%d.%03d</value></text>
c pIU6<text><id>PLSa6</id><value>%d.%03d</value></text>
c pCj1<text><id>consJ1</id><value>%s</value></text>
c pCj2<text><id>consJ2</id><value>%s</value></text>
c pCj3<text><id>consJ3</id><value>%s</value></text>
c pCj4<text><id>consJ4</id><value>%s</value></text>
c pCj5<text><id>consJ5</id><value>%s</value></text>
c pCj6<text><id>consJ6</id><value>%s</value></text>
t </form>
.

J’ai mis en Gras la Commande CGX que vous souhaitez utiliser.

Vous constatez le Point en fin du fichier et la commande c pIU1 %d.%03d qui restitue la valeur du Compteur 1. Vous aviez retiré le Point entre %d et %3d. Il faut aussi mettre un espace dans la Cde entre le « c » et « pIU1 »  et la suite est « p » la lettre i majuscule « I » « U » et le chiffre 1 en final.

Normalement si vous remplissez votre fichier perso.cgx avec cette commande et un point en fin de fichier, cela devrait fonctionner.

# fichier perso.cgx
c pIU1 %d%03d
.

Cdt

Re: Vous ne pouvez pas formater la carte mémoire à Distance depuis le WES.

Il faut retirer la carte du WES et la placer dans un lecteur de carte USB et ensuite formater la carte mémoire depuis un PC.

Vous pouvez profitez de copier la Release et vos dossiers CFG et GRAPH,  Voyez à faire le ménage dans le dossier GRAPH en supprimant pour chaque sous dossier les années qui ne vous sont plus nécessaire de conserver. Une fois la copie terminé, n’oubliez pas de démonter, de libérer le lecteur USB en toute sécurité (icône en bas à droite sous Windows)

cdt

RE: un dernier point concernant le fichier perso.cgx il faut mettre un espace entre le « c » et la suite de la commande «  pIU1″ et un autre espace entre le chiffre « 1 » en fin de Cde et le début de la zone de réception de la valeur %d%3d

c |_| pIU1 |_| %d%3d
et bien sur un « . » point sur la dernière ligne du  fichier cgx

RE : Un dernier point, j’y pense que maintenant. N’oubliez pas que vous faites vos transfert HTTP et ou FTP via des accès externes. Si votre BOX ou celle distante à quelques soucie de communication sur internet, vous auriez les même symptômes. Il ne faudrait pas mettre vos problèmes sur le Dos du WES alors que peut être le Client distant à des Pbs de liaison Internet !!

Essayez:

c pIU1>%d%03.0f

Juste pour faire un dernier point,  l’envoie de $P101 par mail n’est aucunement influencé par votre fichier perso.cgx, c’est deux choses bien séparé.

On avait créé votre fichier perso.cgx afin que ce soit votre Serveur Annexe qui envoie des requêtes HTTP au WES distant sur le perso.cgx afin qu’il puisse récupérer la Valeur du Float du Pulse1 mais sous la forme formatée avec les unités et décimales réunis entre eux sans virgule pour former en final un nombre entier et cela fonctionnait.

exemple valeur pulse 1234,789 était rendu par le fichier cgx :  1234789

L’envoie de mail avec $P101 n’a aucun rapport avec le fichier perso.cgx et le cgx ne corrige en rien la valeur retournée par &P101

Vérifier si votre Client distant n’a pas en ce moment des problèmes de liaison Internet, ce qui pourrait aussi expliquer ces dysfonctionnement dans les communications entre vous et le WES distant.

Cdt

Je pense que j’ai trouvé le problème dans le code !

Je corrige cela pour la prochaine mise à jour (d’ici fin d’année)
