Dysfonctionnements sondes de température

Merci pour l’info.

Le fait de débrancher les sondes n’y fait rien sur mon installation. Mon câblage est en Cat 5e et les shields sont bien reliés à la terre. En outre les relais 1 Wire sur le même circuit ne subissent aucun parasite ( ils sont sans doute moins sensible aussi…). Je vais essayer de couper tous les gros consommateurs pendant plusieurs heures pour voir ce que ça donne, mais à cette période de l’année Brrrr!

Le truc qui me dérange le plus c’est qu’il n’y a que les sondes étanches qui sont touchées… A suivre

Bonsoir Cdlog2

Merci pour ce coup de main qui est le bienvenu.

Les sondes sont bien du modèle  DS18B20 et sont reconnues comme tel par le WES.

En ce qui concerne l’étanchéité de la sonde extérieure, pas de problème, la liaison avec le réseau One Wire se fait dans un boîtier étanche situé à l’intérieur.

Le blindage du câble interne n’est bien relié à la terre que d’un seul côté

Pour les longueurs de câble, seule la partie du réseau 1 Wire desservant la sonde extérieure nécessite une prolongation par un câble Ethernet cat 5 d’environ 6 m de long. Les autres sondes sont branchées directement en étoile sur une multiprise RJ 12 située à côté du dernier bloc de 8 relais 1 Wire utilisé.

Pour les essais j’ai branché une 4 ème sonde qui est d’un modèle étanche.

Sur vos conseils et après plusieurs essais infructueux avec différentes configurations de résistances je pense avoir trouvé une configuration qui fonctionne :

• une 4,7 k branchée sur le dernier bloc 8 relais (et donc située entre le bloc 8 relais et la multiprise RJ12)
• une 4,7 k branchée sur la multiprise RJ12 au départ de la sonde étanche qui mesure la temp de l’eau du puits ( fixée sur un tuyau cuivre)
• une 4,7 k branchée à l’extrémité du câble Ethernet vers la sonde étanche extérieure

Les deux autres sondes, la normale (salon) et l’étanche (ambiance chaufferie) sont branchées sans résistance sur la multiprise RJ12

La configuration tient depuis une petite dizaine d’heures et les mesures remontées par les sondes sont cohérentes, tous voyants au vert.

Je ne touche plus à rien et je vais observer l’évolution de la situation en espérant qu’il n’y en ait pas…. Je posterai dans quelques jours pour indiquer si ça continue de fonctionner.

Encore merci,

Bonne soirée

Bonjour,

Pour ce qui concerne les multiprises, j’utilise le bloc multiprise sur rail Din vendu sur le site et pas les multiprises couleur crème . L’avantage du bloc est qu’il permer de brasser facilement les récepteurs et qu’il comporte en outre une sortie à bornes à vis  pratique pour connecter la résistance à ce noeud. Nicolas, merci de me confirmer que ce bloc est bien celui que vous évoquez dans votre précédent message.

Ne connaissant pas en détail le fonctionnement  du bus 1 WIRE, je m’interroge sur le rôle des  résistances. Si comme je le suppose elles sont là pour « soutenir » la tension sur le brin qui supporte les data, ne risque -t- on pas de trop lisser le signal  en multipliant les résistances ?

A l’usage, le montage réalisé avec les résistances a fortement amélioré la robustesse de mon réseau 1 WIRE, mais ce n’est pas parfait, j’ai en effet observé un plantage des sondes de température (et uniquement des sondes, pas des blocs relais qui sont sur le même réseau) sur les 2 derniers jours. Je vais donc continuer à surveiller ça. Si d’aventure des plantages devaient continuer à se produire, j’opterai pour la méthode proposée par Bernard ou le fer à souder pour « sécuriser » les connexions.

Bonjour,
Après 2 semaines d’essais en tous genres, je dépose les armes…
Pour information, mon réseau « énergie » est constitué de 2 serveurs WES. Chaque serveur pilote de manière indépendante 3 blocs de 8 relais 1 Wire. Lorsque j’ajoute une ou plusieurs sondes de température sur l’un ou l’autre de ces réseaux 1 Wire, je peux les détecter et les mettre en service, mais au bout de quelques  heures (1 à 10 selon le cas), je constate une dérive brutale des valeurs de température indiquées (jusqu’à 60°c pour une température réelle de l’ordre de 10°c). La ou les sondes concernées passent en rouge sur l’interface avec impossibilité de les scanner de nouveau. Plus grave , il arrive qu’un des blocs relais 1 Wire sur le réseau concerné perde la connexion ( tous les noms des relais disparaissent alors de la programmation d’action et les relais ne fonctionnent plus). Lorsque je débranche la ou les sondes, en effectuant un scan des relais tout rentre dans l’ordre pour ces derniers. Un scan des sondes permet de faire disparaître les voyants rouge de l’interface. Si je les rebranche ensuite, je peux de nouveau les scanner et les remettre en service  (pour quelques heures seulement il est vrai).
Je pense avoir tout essayé (ou presque)… Le phénomène se produit avec tous les types de sonde (contrairement à ce que je pensais au début), j’ai essayé plusieurs sondes de chaque type, des liaisons par RJ 11, des liaisons à vis, des liaisons soudées, des câbles à plat, des câbles blindés, des paires torsadées avec  liaisons tension indépendantes, des résistances pull up dans tous les sens, des modules arduino pour sondes de température, ….rien n’y fait…
Au final j’ai débranché toutes les sondes de température et je me passe de celles-ci. Ce n’est pas très grave car je ne souhaitais pas les utiliser comme déclencheurs mais plutôt comme indicateurs. Il n’en reste pas moins que c’est un peu agaçant de ne pas trouver de solution. Je suppose que mes réseaux 1 Wire sont trop chargés… Le seul essai que je n’ai pas réalisé c’est de débrancher tout, ou partie des blocs relais 1 Wire avant de brancher les sondes, mais comme je l’ai précisé mes relais pilotent des actionneurs, pas les sondes, donc le choix est vite fait….
Je reste preneur de suggestions ou conseils,…. pour savoir…
Bonnes fêtes à tous

Bonsoir, et meilleurs voeux à tous les WESLovers…
Je confirme que toutes mes sondes sont identifiées DS1820 par le WES.
Je possède des sondes ordinaires (sondes soudées sur le câble de liaison et étanchéité/isolation au thermorétractable), et des sondes nativement étanches (que je qualifiais d’externe un peu plus haut). Pour chaque catégorie je possède des modèles achetés sur le site de Cartelectronic et d’autres achetées sur Amazon. Le comportement de toutes ces sondes est identique, et je ne pense pas qu’elles soient défectueuses.
Je ne connais pas suffisamment le protocole 1 WIRE et sa robustesse intrinsèque,  mais je pense sincèrement que l’accumulation des 3 blocs de 8 relais chacun et des sondes est à l’origine du problème. Pour ceux qui ne rencontrent pas de problèmes, comment est chargé le réseau 1 WIRE sur vos installations ?

Bonjour Christian

Désolé d’avoir tardé à vous répondre, mais j’étais absent.

Mes WES sont bien des types V2.

Je confirme qu’à part les câbles de liaison WES > Blocs relais 1 Wire qui sont plats mais très courts, tous les autres câbles vers les sondes sont bien des câbles à paires torsadées, avec alimentation du +5V  séparée comme vous me l’aviez déjà conseillé précédemment.

Au total j’ai essayé plus de 8 sondes différentes, ce qui permet de les dédouanner. Du fait que le phénomène se produit sur mes 2 WES et leurs réseaux respectifs permet également de penser que les WES et les blocs relais 1 Wire ne sont pas en cause non plus.

Reste d’éventuels parasites d’induction générés par le cheminement du câblage de la maison, mais je n’y crois pas trop car le phénomène se produit même avec des câbles volants assez courts (2 ou 3m) entre les sondes et les blocs relais.

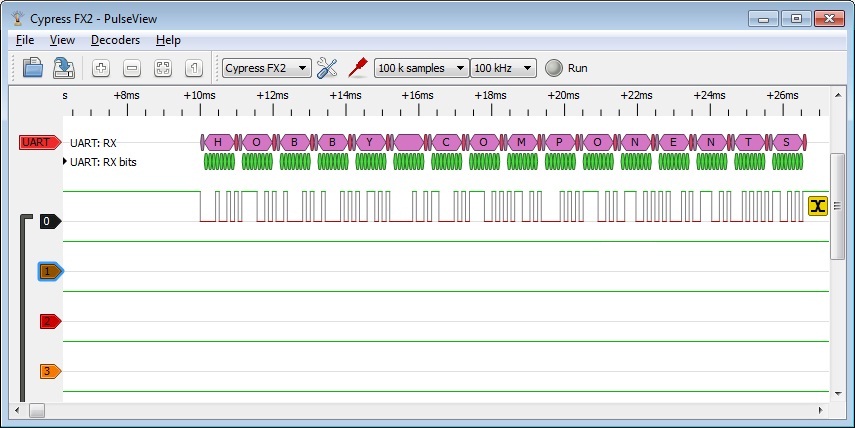

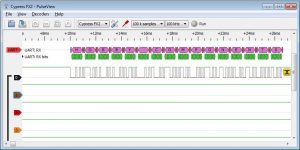

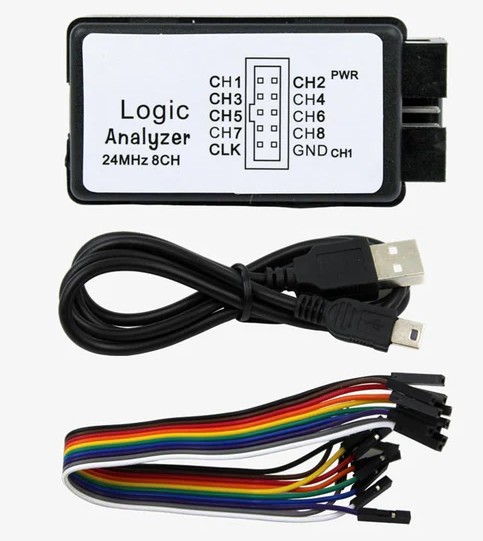

Je vais me procurer un analyseur comme le vôtre, histoire d’essayer de comprendre ce qui se passe.

Encore merci pour votre aide,

Cordialement
